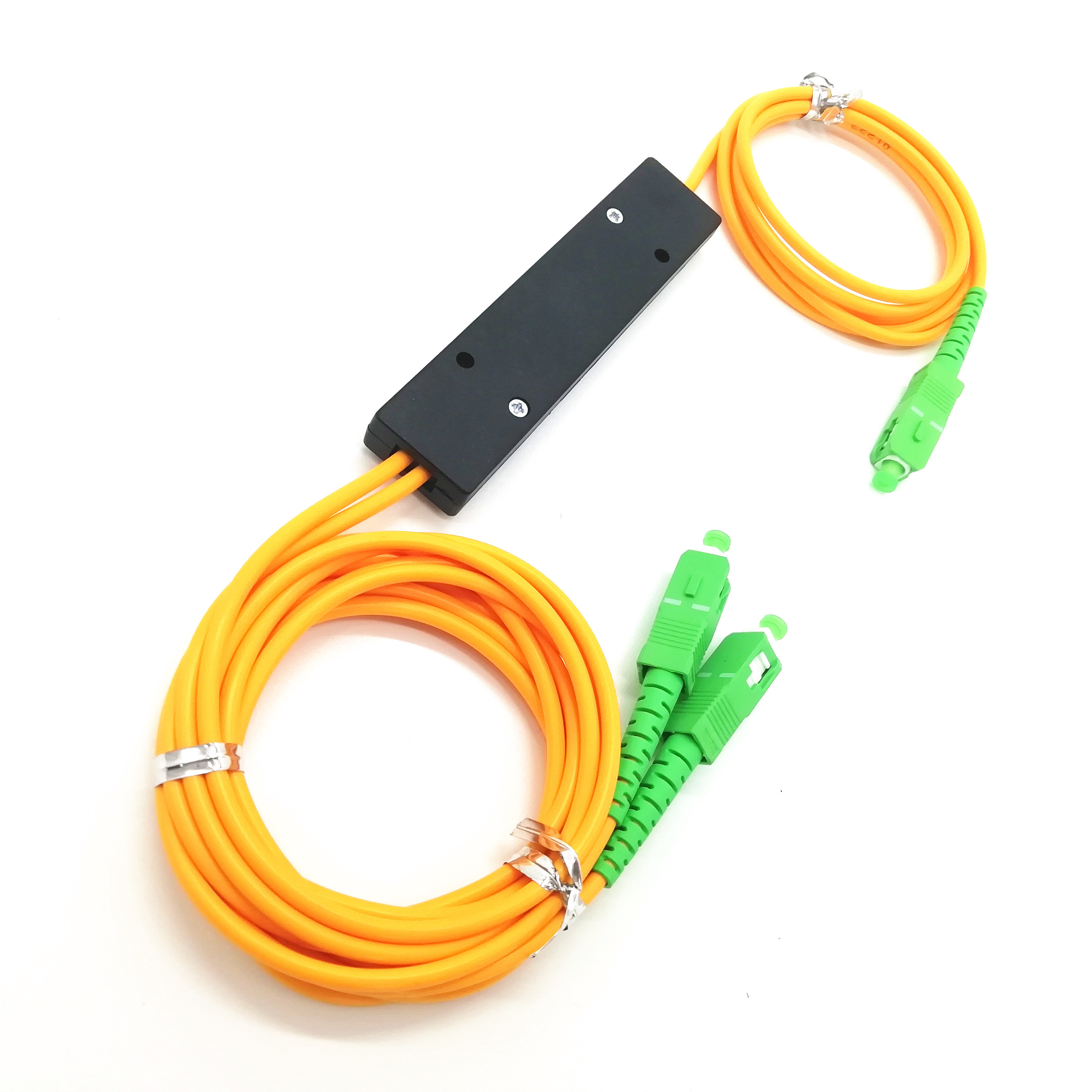

Divisor de la fibra óptica del acoplador óptico FBT de la fibra con varios modos de funcionamiento del OEM 1x2 milímetro del ODM
1x (2,4… 128) o 2x (2,4… 128) (tipo del ABS: Ningún conector, SC/UPC, SC/APC… FC se puede elegir). El divisor planar del circuito de la onda luminosa (PLC) es un tipo de dispositivo óptico de la gestión del poder que se fabrique usando tecnología óptica de la guía de onda de la silicona para distribuir señales ópticas sede (CO) a las ubicaciones múltiples de la premisa. El divisor del ABS de Pigtailed es el más de uso general de las redes de PON. Proporciona la protección completa para los componentes y el cable ópticos internos, así como diseñado para la instalación conveniente y confiable, pero su volumen es relativamente grande. Se utiliza principalmente para la diversas conexión y distribución
productos (caja de distribución al aire libre de la fibra) o gabinetes de la red. (Tipo del ABS: Ningún conector, SC/UPC, SC/APC… FC puede ser elegido)
Mecánico *Excellent, tamaño pequeño
Confiabilidad del *High
pérdida dependiente de la pérdida de inserción del *Low y de la polarización baja
cuentas del canal del *High
Estabilidad ambiental y ampliamente utilizado *Excellent
Despliegues del *FTTx (GPON/BPON/EPON)
* de cabletelevisión (CATV)
redes *Local del área (LAN)
el equipo más *Test
redes ópticas *Passive (PON
| Parámetro | Unidad | Valor | ||||||
| Tipo | Acoplador de la Dual-ventana (DWC) | Acoplador de la Tres-ventana (TWC) | ||||||
| Grado | P | P | ||||||
| Longitud de onda de funcionamiento | nanómetro | 1310 y 1550 | 1310,1490 y 1550 | |||||
| Ancho de banda de funcionamiento | nanómetro | 1310/1550±40 | 1310/1550±40 y 1490±10 | |||||
| Pérdida de inserción | 50/50 | DB | ≤3.6 | ≤3.8 | ≤3.6 | ≤3.8 | ||
| Pérdida dependiente de la polarización | DB | ≤0.15 | ≤0.2 | ≤0.15 | ≤0.2 | |||
| Pérdida dependiente de la temperatura | DB | ≤0.2 | ||||||
| Directividad | DB | ≥55 | ||||||
| Pérdida de vuelta | DB | ≥55 | ||||||
| Temperatura de funcionamiento | °C | -40~+85 | ||||||
| Temperatura de almacenamiento | °C | -40~+85 | ||||||
| Parámetro | Unidad | Valor | ||||||
| Tipo | Acoplador de la Dual-ventana (DWC) | Acoplador de la Tres-ventana (TWC) | ||||||
| Grado | P | P | ||||||
| Longitud de onda de funcionamiento | nanómetro | 1310 y 1550 | 1310,1490 y 1550 | |||||
| Ancho de banda de funcionamiento | nanómetro | 1310/1550±40 | 1310/1550±40 y 1490±10 | |||||
| Pérdida de inserción | 50/50 | DB | ≤3.6 | ≤3.8 | ≤3.6 | ≤3.8 | ||
| Pérdida dependiente de la polarización | DB | ≤0.15 | ≤0.2 | ≤0.15 | ≤0.2 | |||
| Pérdida dependiente de la temperatura | DB | ≤0.2 | ||||||
| Directividad | DB | ≥55 | ||||||
| Pérdida de vuelta | DB | ≥55 | ||||||
| Temperatura de funcionamiento | °C | -40~+85 | ||||||
| Temperatura de almacenamiento | °C | -40~+85 | ||||||
