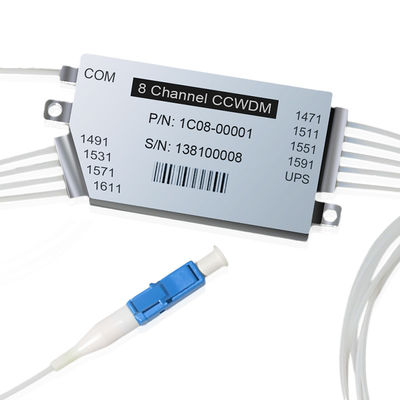

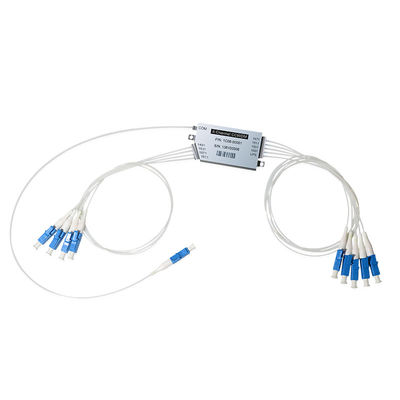

Los canales de CWDM añaden/descenso
CWDM
Vínculos ópticos de la fibra de CATV
LAN Networks de acceso
Comunicaciones de la Cortocircuito-distancia
1)Pérdida de inserción baja
2)Aislamiento excelente del canal
3)Altas estabilidad y confiabilidad
4)Bajo costo
5)Tamaño compacto
|
Parámetro
|
|
|
Especificación
|
|
|
|
|||||
|
Número de canal (CH)
|
|
|
4
|
8
|
8 (+E1)
|
8 (+E2)
|
|||||
|
Longitud de onda de centro (nanómetro)
|
|
|
1270, 1290… 1610 o 1271, 1291… 1611
|
|
|
|
|||||
|
Banda útil (nanómetro)
|
Canales (mínimos)
|
|
+/--6,5
|
|
|
|
|||||
|
|
Puerto de la mejora (mínimo)
|
|
|
|
1310+/-50
|
1260~1458
|
|||||
|
Aislamiento (DB)
|
Mux
|
Adyacente (mínimo)
|
30
|
|
|
|
|||||
|
|
|
No adyacente (mínimo)
|
45
|
|
|
|
|||||
|
|
|
Mejora Por (mínimo)
|
15
|
|
|
|
|||||
|
|
Demux
|
Adyacente (mínimo)
|
30
|
|
|
|
|||||
|
|
|
No adyacente (mínimo)
|
45
|
|
|
|
|||||
|
|
|
Mejora Por (mínimo)
|
15
|
|
|
|
|||||
|
Pérdida de inserción (DB)
|
Canales (máximo)
|
|
1,0
|
1,5
|
1,5
|
1,5
|
|||||
|
|
Mejora Por (máximo)
|
|
/
|
/
|
1,2
|
1,2
|
|||||
|
Ondulación máxima en la banda útil (DB)
|
|
|
0,5
|
|
|
|
|||||
|
Min. Directivity (DB)
|
|
|
55
|
|
|
|
|||||
|
Pérdida dependiente de la polarización máxima (DB)
|
≤0.2
|
|
Dispersión máxima del modo de la polarización (picosegundo)
|
0,10 (GD)
|
|
Pérdida de vuelta mínima (DB)
|
50
|
|
Tipo de la fibra
|
Corning SMF-28e, tubo flojo 900um
|
|
Longitud de la fibra (m)
|
1.0+/-0.1
|
|
Manejo de la potencia máximo (mW)
|
500
|
|
Temperatura de Opterating (℃)
|
-10~+70
|
|
Temperatura de almacenamiento (℃)
|
-40~+85
|
|
Dimensión del paquete (milímetros)
|
Paquete A: (L) 44.0x (W) 28x (H) 6,0
Paquete B: (L) 53.8x (W) 28x (H) 8,0 |
