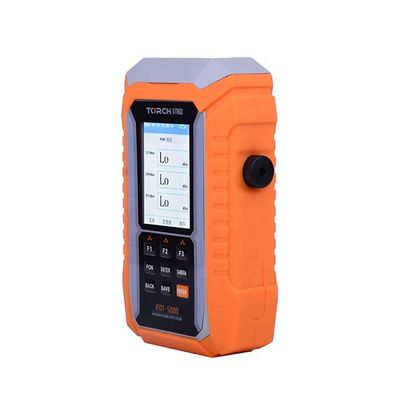

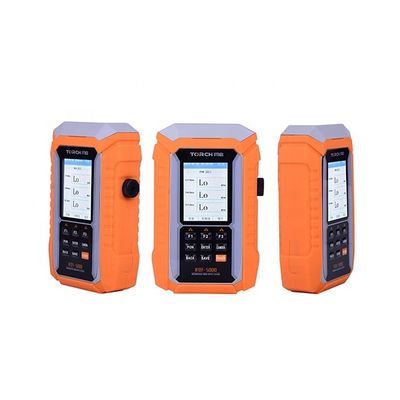

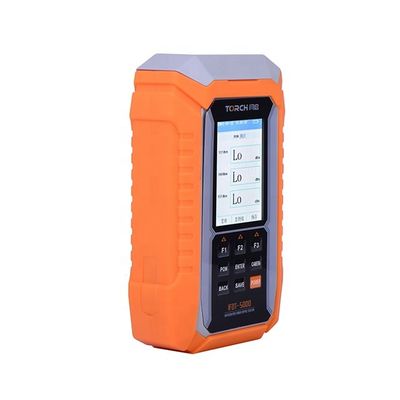

Máquina de prueba toda junta de la herramienta de mantenimiento 250X FTTH de la red IFOT-5000 con 3,5" exhibición del microscopio de la fibra de la pantalla
|
Ampliación
|
250X (3,5" monitor)
|
|
Ratio de la resolución
|
0,75 μm
|
|
Pantalla de visualización
|
3,5" TFT LCD, pixeles 320*240
|
|
Salida video
|
PAL/NTSC
|
|
Para los cordones de remiendo masculinos
|
250X (3,5" monitor)
|
|
|
LOS 25-U-M
|
Prueba: Conector de la PC FC/SC/ST/E2000
|
|
|
EL 125-U-M
|
Prueba: Conector de la PC de LC/MU
|
|
|
LOS 25-A-M
|
Prueba: Conector de FC/SC/ST/E2000 APC
|
|
|
EL 125-A-M
|
Prueba: Conector de LC/MU APC
|
|
|
Para los tabiques herméticos femeninos
|
|
|
|
25-U-F
|
Prueba: Cara del extremo FC/SC/ST/E2000 en adaptador
|
|
|
LC-U-F
|
Prueba: Cara del extremo de LC/PC en adaptador
|
|
|
FC-A-F
|
Prueba: Cara del extremo de FC/APC en adaptador
|
|
|
SC-A-F
|
Prueba: Cara del extremo de SC/APC en adaptador
|
|
|
Metro de poder óptico (OPM-01)
|
|
|
||
|
Tipo
|
OPM-01-A
|
OPM-01-B
|
||
|
Gama
|
-70 a +10dBm
|
-50 a +26dBm
|
||
|
Longitud de onda
|
850/1300/1310/1490/1550/1625
|
|
||
|
Precisión
|
±0.03dB
|
|
||
|
Resolución
|
0.01dBm
|
|
||
|
Metro de poder de PON (OPM-02)
|
|
|
||
|
Longitud de onda
|
Banda útil (nanómetro)
|
Gama (dBm)
|
||
|
Uplink 1310
|
1260~1360
|
-45 ~ +10
|
||
|
Enlace descendente 1490
|
1470~1505
|
-45 ~ +10
|
||
|
Enlace descendente 1550
|
1535~1570
|
-45 ~ +20
|
||
|
Tipo
|
OLS-01
|
|
Longitud de onda (nanómetro)
|
1310/1550
|
|
Emisor
|
FP-LD
|
|
Tipo portuario
|
Universal 2.5m m
|
|
De potencia de salida
|
>-5 dBm
|
|
Modo de la modulación
|
CW/270Hz/1KHz/2KHz
|
|
Estabilidad de la salida
|
±0.04 dBm @20℃ @15min
|
|
Tipo
|
Salida
|
Distancia
|
|
VFL-01
|
>1mW
|
LOS 3~5KM
|
|
VFL-02
|
>5mW
|
LOS 8~10KM
|
|
VFL-03
|
>7mW
|
EL 13~15KM
|
|
Artículo
|
Descripción contenta
|
|
|
||
|
Estándar
|

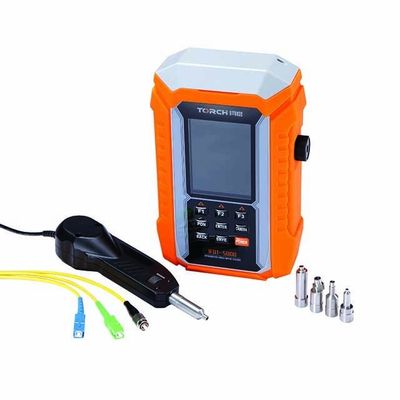

●Tubería 3,5" monitor con la función de ahorro de los datos
●Accesorio punta de prueba masculina de la inspección de 2.5m m o de 1.25m m
●Punta de prueba adicional de la inspección (con 25-U-F; Extremidades del tabique hermético 125-U-F)
●OPM-01-A (- 70~+10dBm; 850/1300/1310/1490/1550/1625nm; FC)
●OLS-01 (1310/1550; FC)
|
|
|
||
|
Opcional
|

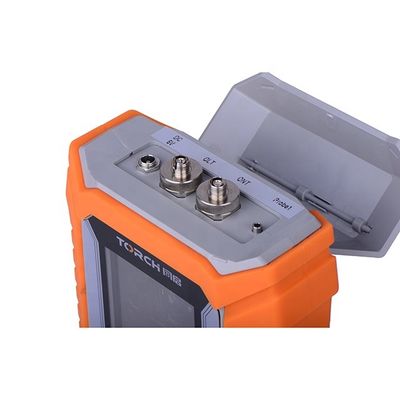

Hay solamente DOS interfaces establecidos para la función de prueba en el top de la máquina. El cliente podría elegir cualquier dos artículos abajo para cumplir requisitos específicos.
|
|
|
||
|
|
OPM-01-A□
OPM-01-B□
OPM-02*2□
|
OLS-01□
|
VFL-01□
VFL-02□
VFL-03□
|
||
|
|
Nota: Si se elige OPM-02, dos interfaces serían ocupados.
|
|
|
||
|
Accesorios
|
Cargador, manual, bolso que lleva, Li Batteries
|
|
|
||
