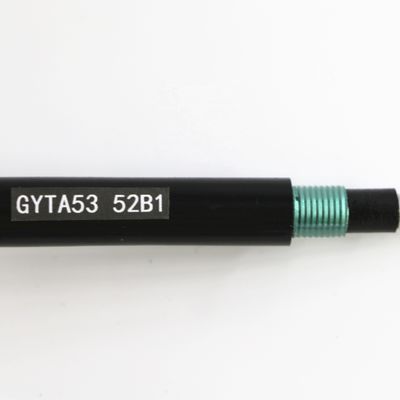

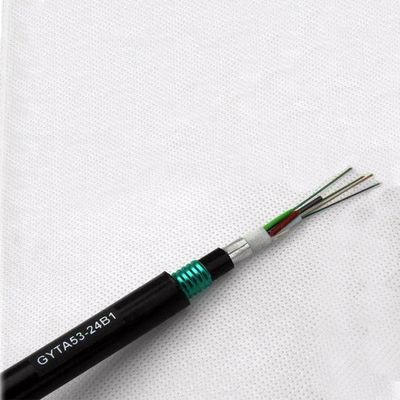

GYTA53 12 al aire libre 24 cables de fribra óptica acorazados subterráneos de la envoltura de la salida de 48 bases PE
|
No. de cable
|
|
12
|
24
|
48
|
|||
|
Modelo de la fibra
|
|
G.652D
|
|
|
|||
|
Diseño
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
Miembro de fuerza central |
Material
|
Alambre de acero
|
|
|
|||
|
|
Diámetro (±0.5) milímetro
|
1,4
|
|
|
|||
|
Tubo flojo |
Material
|
PBT
|
|
|
|||
|
|
Diámetro (±0.06) milímetro
|
1,72
|
1,72
|
2,0
|
|||
|
|
Grueso (±0.03) milímetro
|
0,30
|
0,30
|
0,32
|
|||
|
|
NO/tubo de Max.Core
|
6
|
6
|
12
|
|||
|
Cuerda del llenador |
Material
|
LDPE
|
|
|
|||
|
|
Diámetro (±0.06) milímetro
|
1,7
|
1,7
|
2,0
|
|||
|
|
NO.
|
3
|
1
|
1
|
|||
|
Barrera de la humedad |
Material
|
Cinta de aluminio revestida del polímero
|
|
|
|||
|
|
Grueso (±0.03) milímetro
|
0,20
|
|
|
|||
|
Interno
Envoltura |
Material
|
MDPE
|
|
|
|||
|
|
Grueso (±0.2) milímetro
|
0,9
|
|
|
|||
|
Armoring |
Material
|
Cinta de acero revestida del polímero
|
|
|
|||
|
|
Grueso (±0.2) milímetro
|
0,22
|
|
|
|||
|
Capa de Bloaking del agua |
Material |
Compuesto de relleno |
|
|
|||
|
Envoltura externa |
Material
|
MDPE
|
|
|
|||
|
|
Grueso (±0.2) milímetro
|
1,8
|
|
|
|||
|
Diámetro del cable (±0.5) milímetro
|
|
12,5
|
12,5
|
13,1
|
|||
|
Peso del cable (±10) kg/km
|
|
152
|
167
|
167
|
|||
|
Atenuación |
1310nm
|
0.35dB/kilómetro
|
|
|
|||
|
|
1550nm
|
0.21dB/kilómetro
|
|
|
|||
|
Radio de doblez mínimo |
Sin la tensión
|
12.5×Cable-φ
|
|
|
|||
|
|
Bajo tensión máxima
|
25.0×Cable-φ
|
|
|
|||
|
Gama de temperaturas (℃) |
Instalación
|
-20~+60
|
|
|
|||
|
|
Transport&Storage
|
-40~+70
|
|
|
|||
|
|
Operación
|
-40~+70
|
|
|
|||
