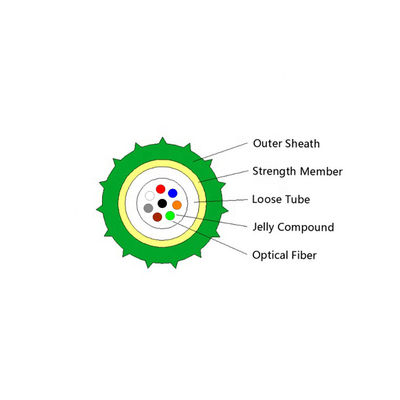

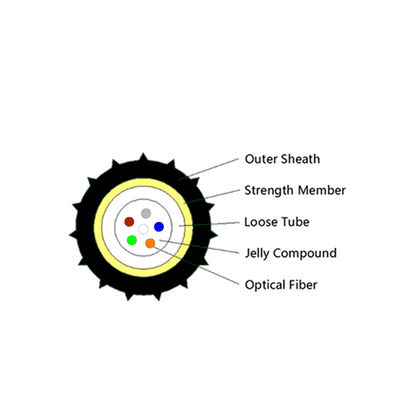

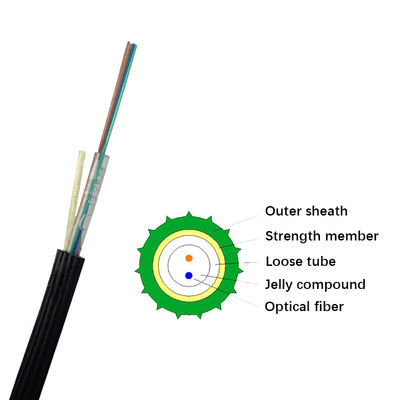

Tubo central, Micro-cable Aire-soplado
1. Las fibras, los 250µm, se colocan en un tubo flojo hecho de un alto plástico del módulo.
2. Los tubos se llenan de un compuesto de relleno hidrófugo.
3. Hilado de Aramid situado entre el tubo central y la envoltura externa como miembro de fuerza no-metálico.
4. El cable se termina con una envoltura del HDPE.
|
No. de cable
|
|
|
|
/
|
2~12
|
12~24
|
||||
|
Tipo de la fibra
|
|
|
|
/
|
G.657
|
|
||||
|
Tubo flojo
|
|
|
Material
|
milímetro
|
PBT
|
|
||||
|
|
|
|
Diámetro
(±0.05mm) |
|
1,6
|
2,4
|
||||
|
|
|
|
Grueso
(±0.03mm) |
|
0,3
|
0,4
|
||||
|
|
|
|
Fibra máxima
|
|
2-12
|
14-24
|
||||
|
Fuerza no metálica
|
|
|
Material
|
/
|
Hilado de Aramid
|
|
||||
|
Envoltura externa
|
|
|
Material
|
milímetro
|
HDPE
|
|
||||
|
|
|
|
Grueso
|
|
0,5 0,40 (nominales) (mínimo)
|
|
||||
|
|
|
|
Color
|
|
Negro.
|
|
||||
|
Diámetro del cable (±0.2mm)
|
|
|
|
milímetro
|
2,5
|
3,5
|
||||
|
Peso del cable (±10.0kg/km)
|
|
|
|
kg/km
|
3,5
|
4,5
|
||||
|
Coeficiente de atenuación
|
|
1310nm
|
|
dB/km
|
≤0.35
|
|
||||
|
|
|
1550nm
|
|
≤0.21
|
|
|
||||
|
Resistencia a la tensión MÁXIMA
|
|
|
|
N
|
120
|
150
|
||||
|
MAX. Crush Resistance
|
|
|
|
N
100m m
|
1000
|
|
||||
|
Radio de doblez mínimo
|
Sin la tensión
|
|
|
milímetro
|
10.0×Cable-φ
|
|
||||
|
|
Bajo tensión máxima
|
|
|
20.0×Cable-φ
|
|
|
||||
|
Gama de temperaturas
(℃) |
Instalación
|
|
|
℃
|
-10℃+40℃
|
|
||||
|
|
Transport&Storage
|
|
|
-40℃+60℃
|
|
|
||||
|
|
Operación
|
|
|
-30℃+50℃
|
|
|
||||
